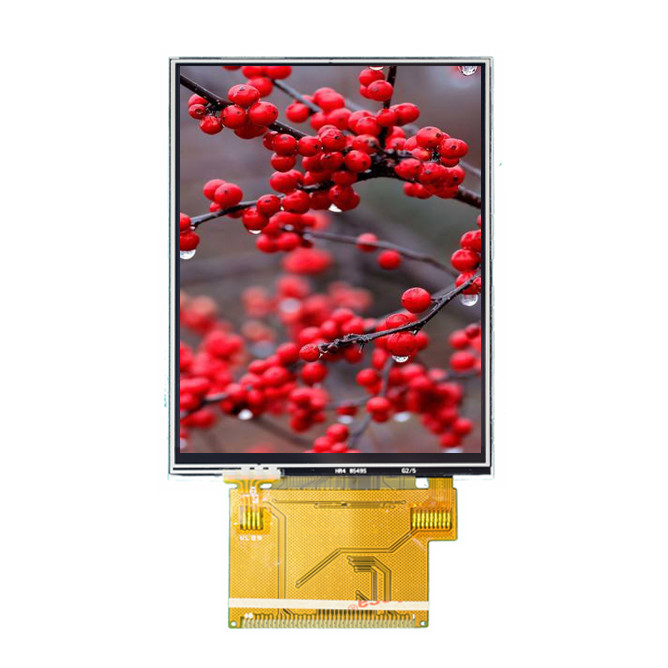

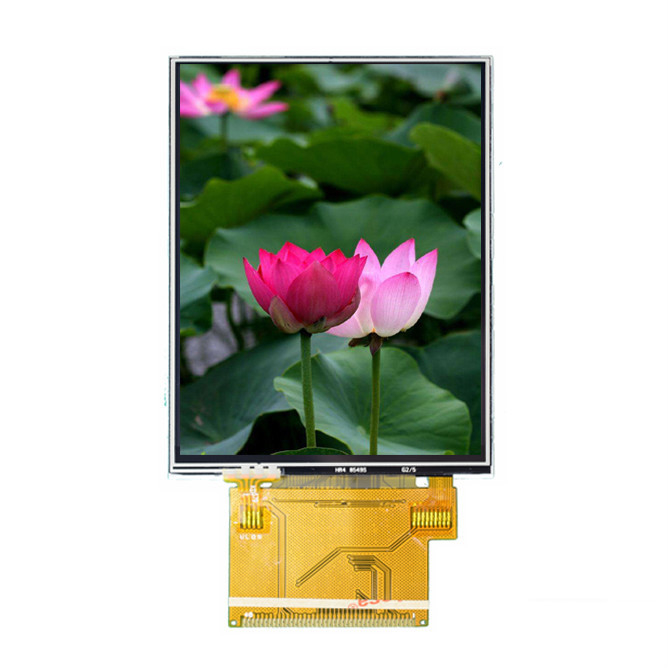

ماژول 2.8 اینچی TFT LCD صفحه نمایش لمسی با رزولوشن 240 * 320 نقطه ماتریس رابط نمایشگر SPI
جزئیات محصول:
| محل منبع: | Dongguan چین |
| نام تجاری: | Fangsheng |
| گواهی: | ISO9001:2015 |
| شماره مدل: | TFT2806N03JPY-14P |
پرداخت:
| مقدار حداقل تعداد سفارش: | 50 |
|---|---|
| قیمت: | USD 5.6 - 6.5/ Piece |
| جزئیات بسته بندی: | کیسه حباب + بشقاب + فوم جعبه + کارتن |
| زمان تحویل: | 3 ~ 5 روز کاری |
| شرایط پرداخت: | L / C، T / T، D / A، D / P، Western Union، Paypal |
| قابلیت ارائه: | 200K مجموعه / ماه |
|
اطلاعات تکمیلی |
|||
| وضوح: | 240 * 320 | اندازه: | 2.8 اینچ |
|---|---|---|---|
| جهت مشاهده: | ساعت 6 | حالت TFT: | TFT، انتقال دهنده |
| اندازه طرح کلی: | 50 میلی متر * 69.20 میلی متر * 2.3 میلی متر T | روشنایی: | 280 سی دی / M2 |
| برجسته: | lcd monitor module,tft lcd touchscreen display,tft lcd touchscreen display |
||
توضیحات محصول
ماژول 2.8 اینچی TFT LCD صفحه نمایش لمسی با وضوح 240 * 320 نقطه ماتریس رابط نمایشگر SPI
الف. مشخصات:
|
مورد
|
فهرست
|
شرح
|
|
1
|
نام محصول
|
ماژول 2.8 اینچی TFT 240RGB x 320 LCD
|
|
2
|
اندازه ماژول
|
50 میلی متر * 69.20 میلی متر * 2.30 میلی متر T
|
|
3
|
وضوح
|
240 * 320
|
|
4
|
رابط
|
SPI
|
|
5
|
نوع پنل لمسی
|
مقاومتی یا بدون، خازنی
|
|
6
|
نوع رابط
|
MCU 16 بیتی
|
|
7
|
رنگ ها
|
65 هزار
|
|
8
|
کنترلر / راننده
|
ST7789V
|
| 9 | منبع نور | 4 LED سفید به صورت موازی |
مزیت ما:
1 .قیمت مستقیم کارخانه
2 .کیفیت خوب.
3 .ارسال سریع در عرض 5 روز.
4 .برای سهام، بدون moq، 1pc خوب است.سفارش کوچک خوش آمدید..
5 .پرداخت آنلاین.
6 .پشتیبانی 7 روز بازپرداخت.
7 .خدمات پس از فروش 24 ساعته / 7 روزه
گواهینامه های ما:
1. GB/T19001-2016 idt ISO9001:2015
2. CE و ROHS
3. SGS صفحه نمایش LCD
TFT2806N03JPY-14P است240* 320 نقطه ماژول ال سی دیبا رابط SPI.
ب. کاربردهای محصول:
ج. نمودار ساختار:
تعریف پین:
لیست محصولات
| مورد | اندازه اینچ | فرمت نقطه | AA (mm) | اندازه طرح کلی (میلی متر) |
تضاد (Cr) |
نور پس زمینه | روشنایی | رابط | پانل | کنترل کننده | صفحه لمسی | زاویه دید | نظرات |
| 1 | 1.44 | 128xRGBx128 | 25.5x26.5 | 32.36x38.0x2.6 | 500 | 1LED | 240 | SPI | CPT | ST7735S | CPT | ساعت 6:00 | 10 پین |
| 2 | 1.77 | 128xRGBx160 | 28.03*35.04 | 34.70x46.7x2.5 | 500 | 2 ال ای دی | 320 | 8 بیت موازی | CPT | ST7735S | CPT | ساعت 6:00 | 20 پین |
| 3 | 2 | 176xRGBx220 | 31.68x39.60 | 37.68X51.30X2.23 | 500 | 3LED | 180 | 8 بیت موازی | HSD | ILI9225G | - | ساعت 12:00 | 20 پین |
| 4 | 2.3 | 320xRGBx240 | 46.75x35.06 | 51.0X45.8X2.3 | 500 | 4LED | 280 | SPI | TM | ILI9342C | ساعت 6:00 | 14 پین | |
| 5 | 2.36 | 480x234 | 48.00x35.69 | 55.2x44.75x2.9 | 250 | 2 ال ای دی | 250 | 8 بیت RGB | CPT | OTA5182A | ساعت 6:00 | 40 پین | |
| 6 | 2.4 | 240xRGBx320 | 36.72x48.96 | 42.72x60.26x2.46 | 250 | 4LED | 200 | 8 بیت 80 موازی | CMO | ILI9341V | RTP | ساعت 6:00 | 37 پین |
| 7 | 2.7 | 240xRGBx320 | 54.00x40.50 | 62.60x45.70x2.45 | 400 | 4LED | 350 | 8 بیت RGB | CPT | ILI9341V | RTP | ساعت 3:00 | 40 پین |
| 8 | 2.83 | 240xRGBx320 | 43.2X57.6 | 50X69.2X2.4 | 500 | 4LED | 250 | 8/16 بیت موازی | TM | ILI9341V | ساعت 6:00 |
37 پین، فروخته شد |
|
| 9 | 3.5 | 320xRGBX480 | 48.96X73.44 | 54.66X82.9X2.1 | 500 | 6 ال ای دی | 380 | 18 بیت RGB+SPI | HSD | ST7796S | RTP | ساعت 6:00 |
45 پین، نوع رابط |
| 10 | 4.3 | 480xRGBX272 | 95.04X53.856 | 105.5X67.2X4.2 | 500 | 2x5 LED | 350 | 24 بیت RGB | CMO | HX8257A -C | با RTP/CTP | 6/IPS | کانکتور 40 پین |
| 11 | 5 | 800xRGBX480 | 108x64.8 | 120.7x75.8x4.3 | 400 | 2x6 LED | 480 | 24 بیت RGB | TM | HX8664B+ | با RTP/CTP |
ساعت 12:00 /IPS |
40 پین |
| 12 | 5.7 | 640xRGBX480 | 115.2X86.4 | 127.0X98.4X7.0 | 250 | 3x7 LED | 700 | 18 بیت RGB | CMO | HX8250A+ | با RTP/CTP | 6/IPS | 40 پین |
| 13 | 6.2 | 800xRGBX480 | 137.52x77.23 | 155.2X88.2X6.5 | 600 | 3x6 LED | 250 | 24 بیت RGB | HSD |
ILI6123H+ ILI5480 |
با RTP/CTP | 6/IPS | 60 پین |
| 14 | 7 | 800xRGBX480 1024xRGBx600 | 154.08x85.92 | 164.9X100X7.2 | 500 | 7x3 LED | 350 | 24 بیت RGB | اینولوکس |
HX8264+ HX8664، X8282 |
با RTP/CTP |
ساعت 12:00 /IPS |
50 پین |
| 15 | 8 | 800xRGBx600 | 162.0x121.5 | 183.0x141.0x6.2 | 500 | 9x3 LED | 500 | 24 بیت RGB | اینولوکس | TBD | با RTP/CTP |
12:00/ IPS |
50 پین |
| 16 | 10.1 | 1024xRGBx600 | 222.72x125.28 | 235.0x143.0x5.0 | 600 | 13x3 LED | 450 | LVDS | CPT |
HX8696+ HX8282 |
با RTP/CTP |
ساعت 12:00 /IPS |
کانکتور 40 پین |
