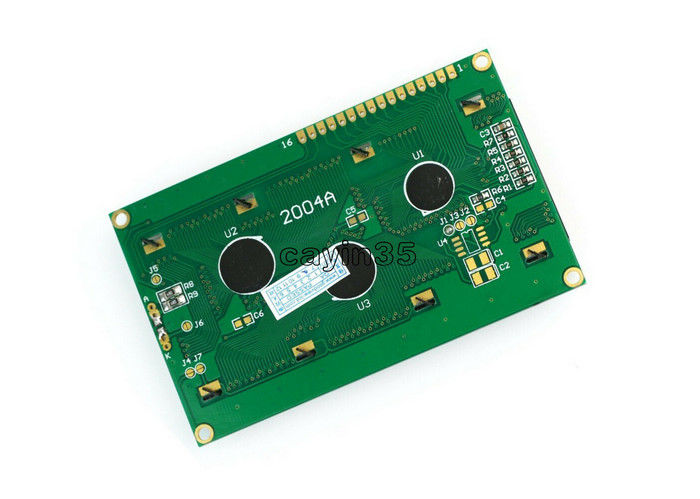

2004 204 20 x 4 ماتریس نماد نمایشگر ال سی دی ماژول IC Controller Blue Blacklight

محل منبع: Dongguan چین
نام تجاری: Fangsheng
گواهی: ISO9001:2015
شماره مدل: 2004A COB
مقدار حداقل تعداد سفارش: 100 قطعه
قیمت: Negotiation
جزئیات بسته بندی: کیسه حباب + بطری + جعبه فوم + کارتن
زمان تحویل: 3 ~ 5 روز کاری
شرایط پرداخت: T / T، Western Union، Paypal
قابلیت ارائه: 200K مجموعه / ماه
جزئیات محصول
نقطه ماتریس: 20 * 4 نقطه ولتاژ: 5.0V
نوع ال سی دی: STN ال سی دی حالت نمایش: انتقال دهنده
برجسته:

lcd dot matrix display

,

color lcd display module

پیام بگذارید
توضیحات محصول

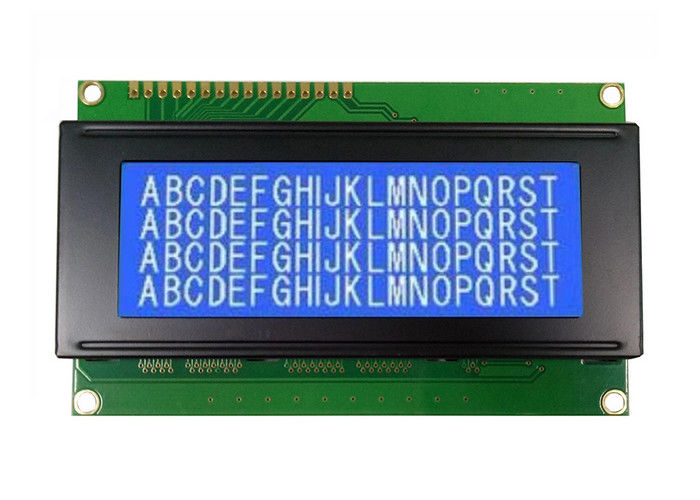

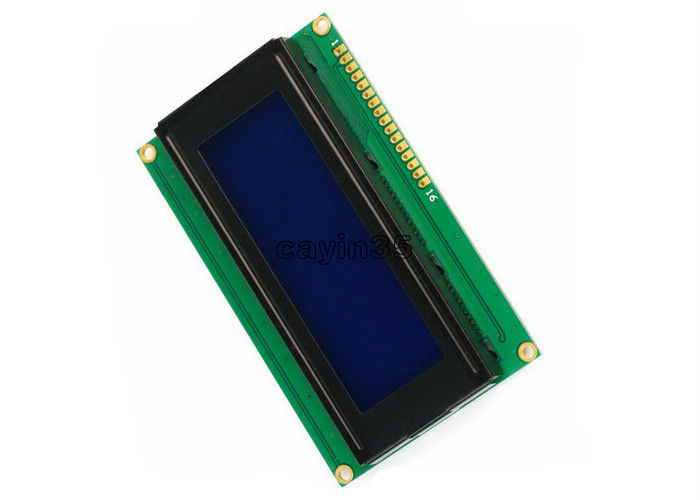

2004 204 20x4 ماژول نمایشگر LCD ماژول IC Controller Blue Blacklight


A. اطلاعات پایه:

1. ماژول ماژول مصرف انرژی کم مصرف با ماژول کنترلر داخلی است.

2. ماژول می تواند به راحتی با یک MCU ارتباط برقرار کند.

3. نمایش صفحه نمایش: 20 کاراکتر x 4 خط.

4. فوق العاده برای پروژه Arduino مبتنی بر.

5. ولتاژ منبع تغذیه: 5V.

6. ماژول سریال LCD 20x4 کاملا مونتاژ و آزمایش شده است.

7. متن سفید، نور پس زمینه آبی.

8. رابط آنالوگ.

9. اندازه: 98 x 60 x 12mm.

ITEM
محتوا
شرح
1
نمایش اندازه کلی
98 (H) * 55 (W) * 3.55 میلی متر (T)
2
مشاهده اندازه
70.4 (H) * 20.8 (W) mm
3
ولتاژ
3.3 ولت 5.0 ولت
4
دمای عملیاتی
-20 ~ 70 ℃
5
پارامتر Drive

وظیفه 1/16، تقصیر 1/5

6
نور پس زمینه
سفید سربی
7
رنگ
آبی یا زرد - سبز
8
IC درایو
ST7920

ب مشخصات صفحه نمایش :
<< نمایش شخصیت: 20 کاراکتر X 4 خط قلم شخصیت: 5X7dors + مکان نما
<< نمایش رنگ پس زمینه رنگ: STN، آبی زرد
<< حالت پلاریزه: مثبت، ترانسفکشن
<< زاویه دید: 6:00
<< نمایش کار: 1/16 تعصب رانندگی: 1/5
<< ژنراتور شخصیت ROM (CGROM): 8320 بیت (192 charactersX5X7 نقطه) و (32
نقاط characterX5X10)
<< ژنراتور شخصیت RAM (CGRAM): 64X8 بیت (8 حرفX5X8 نقطه)
<< نمایش داده ها RAM (DDRAM): 80X8 بیت (حداکثر 80 حرف)
<< ویژگی های مکانیکی (واحد: میلی متر)
<< بعد Extenal : 98.0X60.0X13.5
<< مشاهده منطقه: 76.0X25.2 فونت شخصیت: نقطه 5X7 + مکان نما
<< اندازه شخصیت: 2.95X4.75 اندازه نقاط: 0.55X0.55
<< مرتبه شخصیت: 3.55X5.35
<< وزن : 60 گرم
<< POWER: + 5V

C. ساختار نمودار :

پین شماره
نماد
تابع
یادداشت
1
Vss
منبع تغذیه

0V
2
Vdd
+ 5V
3
وو
برای LCD
متغیر
4
RS
ثبت نام انتخاب کنید (H: Data L: Instruction
5
R / W
L: MPU به LCM H: LCM به MPU
6
E
فعال کردن
7
DB0
بیت داده 0
8
DB1
داده بیت 1
9
DB2
داده بیت 2
10
DB3
داده بیت 3
11
DB4
داده بیت 4
12
DB5
داده بیت 5
13
DB6
داده بیت 6
14
DB7
داده بیت 7
15
الف
آند از واحد LED
16 کی
کاتد LED واحد
