محل منبع:
Dongguan چین
نام تجاری:
Fangsheng
گواهی:
ISO9001:2015
شماره مدل:
FTP1013TP01
ویدیو

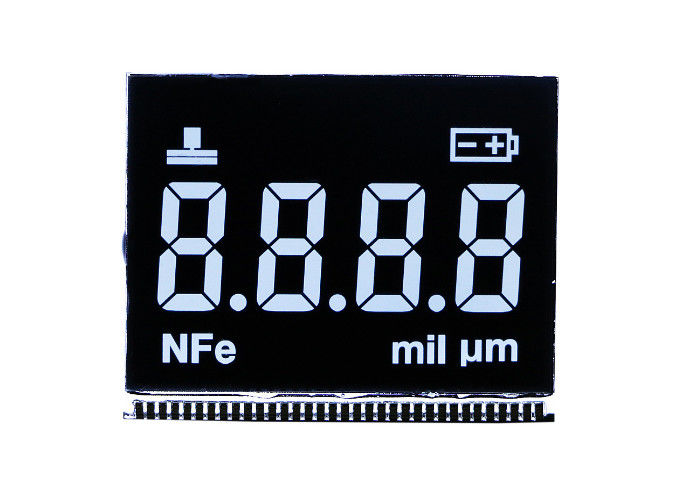

جustom تک رنگ LCD 7 ماژول صفحه نمایش ماژول VA نوع LCD کنتراست LCD با نور پس زمینه LED
نوع قطبنده عقب:
وجود دارد سه نوع polarizer: قطبش انتقال; ؛ transflective polarizer قطبش دهنده بازتابی و قطبش بازتابنده.
آ. اگر بدون نور پس زمینه LED ، لطفا قطبش بازتابنده را انتخاب کنید.
ب اگر نور پس زمینه LED ضروری است ، می توانید قطبش انتقال یا انتقال دهنده را انتخاب کنید.
ج Transflective polarizer is better and expensive than transmission polarizer. قطبش دهنده بازتابی نسبت به قطبش انتقال بهتر و گرانتر است. But transflective LCD will have a uniform light result compared with transmission polarizer. اما ال سی دی بازتابنده در مقایسه با قطبنده انتقال ، نتیجه نور یکنواختی خواهد داشت. What is more, when LED backlight is off, transflecitve LCD will also have a good display result. علاوه بر این ، هنگامی که نور پس زمینه LED خاموش است ، ال سی دی transflecitve نیز نمایشگر خوبی خواهد داشت.
د. برای قطبش گیرنده ، هنگامی که همیشه LCD یا نور پس زمینه LED منفی باشد ، بهتر است از polarizer انتقال استفاده کنید.
اطلاعات اولیه:
|
ITEM
|
محتوا
|
شرح
|
|
1
|
نمایش اندازه کلی
|
52 (H) * 45 (W) * 1.1 mm (T)
|
|
2
|
اندازه مشاهده |
49 (H) * 40 (W) میلی متر
|
|
3
|
ولتاژ
|
4.5 ولت
|
|
4
|
دمای عملیات
|
-20 ～ 70
|
|
5 |
پارامتر درایو |
1/4 وظیفه 1/3 تعصب |
|
6
|
نور پس زمینه
|
3 قطعه Led
|
|
7
|
رنگ
|
سفید |
|
8
|
رابط
|
پین
|
حالت اتصال LCD.
چگونه ال سی دی را روی PCB خود وصل کنیم؟ چهار نوع اتصال دهنده برای انتخاب شما وجود دارد.
1 اتصال پین فلزی. It is very common connection way. این روش اتصال بسیار متداول است. Pins should insert into PCB holes and solder it. پین ها باید در سوراخ های PCB وارد شوند و آن را لحیم کنند. It is very strong and firm. بسیار قوی و محکم است. LCD,LED backlight or PCB can be connected together as a LCD module. LCD ، نور پس زمینه LED یا PCB می توانند به عنوان یک ماژول LCD به یکدیگر وصل شوند.
برای اتصال ، مطمئن شوید که LCD و PCB به خوبی قابل فشرده سازی هستند ، وگرنه LCD نمایش داده نمی شود یا فقط بخشی را نمایش می دهد.
اما نوار گورخر ارزان است.</s>avkanî
3کاغذ مهر و موم گرما.Heat seal paper is a flexible connect way. کاغذ مهر و موم حرارتی یک روش اتصال انعطاف پذیر است. Heat seal paper can be heated pressing on LCD and PCB directly. کاغذ مهر و موم گرما را می توان با فشار دادن مستقیم بر روی LCD و PCB گرم کرد. But head seal is easy to be oxidized after a few years. اما مهر و موم سر آسان است پس از چند سال اکسیداسیون شود.
4FPC (مدار چاپی قابل انعطاف) ارتباط. FPC connector is also a flexible connect way. اتصال FPC همچنین یک راه اتصال انعطاف پذیر است. FPC quality is very good compared with heat seal paper. کیفیت FPC در مقایسه با کاغذ مهر و موم حرارتی بسیار مناسب است. It is a good connection way,but price and tooling charge is higher. این یک روش اتصال خوب است ، اما هزینه و ابزار شارژ بالاتر است.
استاندارد بازرسی
|
سطح بازرسی
|
18 (تابع )
|
مورد نیاز پستی صفحه نمایش ال سی دی: نقص انگشتی (ال سی دی با کثیف) لکه ها ، پاستور با لکه های کثیف ، شیشه آسیب سطح ، آسیب پلاریزه کننده (بعد از اینکه بصری بصری است) Φ = (ل+W) / 2 L =طول W = Width |
بازرسی استاندارد |
≤10 قالب |
قالب 11 ~ 30 |
قالب 31 ~ 80 |
> 80 قالب |
|
φ≤0.1 میلی متر |
نادیده گرفته شد |
نادیده گرفته شد |
نادیده گرفته شد |
نادیده گرفته شد |
|||
|
0.1 میلی متر <φ≤0.2 میلی متر |
3 | 3 | 2 | 2 | |||
|
0.2 میلی متر <φ≤0.25 میلی متر |
1 | 1 | 0 | 0 | |||
|
0.25 میلی متر <φ≤0.3 میلی متر |
0 | 0 | 0 | 0 | |||
|
0.3mm <φ≤0.35 میلی متر |
0 | 0 | 0 | 0 | |||
|
0.10 میلی متر <φ≤0.35mm مقدار کل را بپذیرید |
3 | 3 | 2 | 2 | |||
|
توجه داشته باشید: 1. 0.15mm <φ≤0.25mm فاصله بین دو نقطه باید> 5mm باشد ، وضعیت نقص فوق را می توان هنگام خارج از منطقه V / A نادیده گرفت. وضعیت خاصی وجود دارد که منوط به درخواست مشتری یا نمونه امضا شده است |
|||||||
|
مورد نیاز منفی صفحه نمایش ال سی دی: نقص انگشتی (ال سی دی با کثیف) لکه ها ، پاستور با لکه های کثیف ، شیشه آسیب سطح ، آسیب پلاریزه کننده (بعد از اینکه بصری بصری است) Φ = (ل+W) / 2 L =طول W = Width
|
بازرسی استاندارد |
≤10 قالب | قالب 11 ~ 30 | قالب 31 ~ 80 | > 80 قالب | ||
|
φ≤0.1 میلی متر |
6 | 5 | 4 |
3 |
|||
|
0.1 میلی متر <φ≤0.2 میلی متر |
3 | 3 | 2 | 1 | |||
|
0.2 میلی متر <φ≤0.25 میلی متر |
0 | 0 | 0 | 0 | |||
|
0.25 میلی متر <φ≤0.3 میلی متر |
0 | 0 | 0 | 0 | |||
|
0.10 میلی متر <φ≤0.35mm مقدار کل را بپذیرید |
6 | 5 | 4 | 3 | |||
|
توجه داشته باشید: 1. 0.1mm <φ≤0.25mm فاصله بین دو نقطه باید> 5mm باشد ، وضعیت نقص فوق را می توان هنگام خارج از منطقه V / A نادیده گرفت. 2. وضعیت خاصی وجود دارد که به درخواست مشتری یا نمونه امضا شده وجود دارد |
|||||||
